НАМИ/НАТИ

Интернет-Аукцион NEWMOLOT

Интернет-Аукцион МЕШОК



НАМИ-013 – один из первых автомобилей вагонной компоновк

НАМИ-013 -  первый оригинальный послевоенный, авангардный по конструкции и стилистике экспериментальный автомобиль НАМИ созданный дизайнерами В. И. Арямовым, Ю. А. Долматовским, К. В. Зейвангом, несколько различающихся макетов делали В. Арямов, Ю. Долматовский, Шишкин. Один из ранних примеров использования вагонной компоновки для легкового автомобиля среднего класса. НАМИ—013 сочетал в себе немало интересных конструктивных решений.



Среди них заднее расположение силового агрегата, двигатель с верхними впускными и нижними выпускными клапанами, автоматическая трансмиссия НАМИ-ДК, независимая пружинная подвеска всех колес. Наряду с этим были применены бездисковые колеса, обода которых были непосредственно связаны с тормозными барабанами, радиатор в переднем бампере. Для автомобиля разрабатывали оригинальный оппозитный двигатель, но на прототипе стоял модернизированный мотор ГАЗ-М 20.

Первую поездку на НАМИ-013 еще с временным, фактически представляющим собой каркас, кузовом провели 4 декабря 1950 г. После этого машину неоднократно дорабатывали, меняя в том числе детали кузова. Опыт, накопленный при создании НАМИ-013, частично использовали позднее при проектировании экспериментального автомобиля «Белка».
С 1949 по 1953 гг. внешний вид машины (она существовала в единственном несохранившемся экземпляре) изменялся трижды.



Технические характеристики:
Год постройки — 1950;
колесная формула — 4×2;
число мест — 6;
двигатель: число цилиндров — 4, рабочий объем — 2111 см5;
мощность — 63,5 л. с. при 4100 об/мин;
число передач — 2;
размер шин — 6,00—13»;
длина — 5020 мм; ширина — 1880 мм; высота — 1650 мм;
база — 2580 мм;
снаряженная масса — 1782 кг; с
корость — 113 км/ч;
время разгона с места до 100 км/ч — 50 с.



НАМИ-050 "Белка" – уникальная советская малолитражка!

НАМИ-050 «Белка» – Экспериментальный малогабаритный автомобиль под таким названием (индекс ИМЗ – НАМИ – А50) был разработан совместно НАМИ и ирбитским мотоциклетным заводом. Сочетание расположенного сзади оппозитного двигателя (на базе мотоциклетного М—72) воздушного охлаждения, вагонной компоновки машины, независимой пружинной подвески колес, шин малого диаметра позволяло при малой длине разместить в кузове четырех человек. Для доступа к переднему сиденью служила откидывающаяся вперед торцовая дверь, а к заднему — боковая дверь с правой стороны. Существовали образцы «Белки» как с закрытым, так и с открытым кузовами.



Идея создания недорогого компактного автомобиля, который можно было бы производить на Ирбитском мотоциклетном заводе, принадлежала заместителю главного конструктора этого предприятия Ф. А. Реппиху. Его поддержало руководство НАМИ, и в 1955-м проектом компактного автомобиля вагонной компоновки стали заниматься В. А. Арямов, Ю. А. Долматовский, К. В. Зейванг, К. В. Корзинкин, А. Е. Оксентьевич. Работами руководил главный конструктор по легковым автомобилям НАМИ Б. М. Фиттерман.
Первый, созданный всего за полгода прототип, кузов которого делали в Ирбите, привезли в Москву в середине ноября 1955-го. Машину назвали «Белка», поскольку Ирбит еще до революции славился пушными ярмарками. Концепцию автомобиля конструкторы НАМИ определяли формулой 5×5: 5 мест 500 кг сухой массы, объем двигателя — 0,5 л, расход топлива — 5 л/100 км, запас хода на баке топлива — 500 км.



 »Белку» отличала очень оригинальная конструкция: вагонная компоновка с посадкой на переднее сиденье через открывающуюся переднюю стенку (аналогичная конструкция была у немецких «БМВ-Изетта», БМВ-600 и «Цюндапп-Янус»(Zundapp Janus)), полностью независимые подвески, разборные колесные диски, тормоза мотоциклетного типа, но с гидроприводом.

Автомобиль планировали выпускать в Ирбите, о чем неоднократно сообщали в прессе. Помимо закрытого кузова сделали так называемый сельскохозяйственный вариант без дверей и с тентом. Два поздних образца «Белки» имели панели кузова из стеклопластика, работу с которым в то время осваивали в НАМИ. Машины показывали на самом высоком правительственном уровне, в начале 1957-го вопрос о ее производстве рассматривал Совет Министров СССР, но выпуск так и не начали. Основной причиной был выбор «проверенной конструкции» — ФИАТ-600, который лег в основу будущего ЗАЗ-965.

Технические характеристики (данные «открытого» варианта даны в скобках):
Годы выпуска: 1955;
колесная формула — 4X2;
число мест — 4;
двигатель: число цилиндров — 2; рабочий объем — 746 см3,
мощность — 20 л. с. при 4500 об/мин;
число передач — 3;
размер шин — 5.00х10 дюймов;
длина — 3324 мм; ширина — 1500 (1460) мм; высота — 1450 (1500) мм;
база — 1570 мм;
снаряженная масса — 640 (575) кг;
скорость — 80 (76) км/ч.
Время разгона с места до 70 км/ч — 55 с.

НАТИ-ВМ (ГАЗ-ВМ) – уникальный полугусеничный автомобиль!

НАТИ-ВМ (ГАЗ-ВМ) 1936г. – полугусеничный автомобиль на базе ГАЗ – M1. Его опытные образцы существовали в двух разновидностях; с легковым кузовом «фаэтон» и с грузовым «пикап». Автомобиль разработан силами коллектива НАТИ на базе ГАЗ-М1 и техническое решение гусеничной тележки было идентичным автомобилям НАТИ-В3 (в дальнейшем – ГАЗ-60).

Задние колеса с пневматическими шинами передавали посредством сцепления крутящий момент резиновой гусеничной ленте с металлическими накладками. Машина могла двигаться либо полностью на колесах, либо на колесах и гусеницах, либо на гусеницах и смонтированных под передними колесами лыжах. При движении на лыжах и гусеницах по снегу расход топлива возрастал в 3,6 раза, по сравнению с расходом при движении на колесах по шоссе.

Передняя ось использовалась от ГАЗ-М1, но с доработкой – она была специальной трубчатой конструкции, что увеличило колею на 90мм – до 1525мм. Рама М1 также была доработана – добавлены местные усиления, что связано с установкой демультипликатора (он позволял на 41% расширить диапазон тяговых усилий) и других специфичных агрегатов гусеничного хода. Движитель имел два двойных ската ведущих колес, между которыми в верхней и нижней частях располагались бегунки. По скатам и бегункам шла резиновая лента с ребордой (гребнем) на внутренней стороне, не позволявшей сползать в сторону, и башмаками с наружной стороны для лучшего сцепления с грунтом. Сцепление же гусеницы с ведущим колесом осуществлялось лишь силами трения – так называемое фрикционное зацепление. Рулевой механизм, передний щиток, электрооборудование – также от М1.
Фаэтон задумывался как штабной, в его кузове были предусмотрены 5 мест. Два передних сиденья (водителя и пассажира) с раздельными спинками могли складываться и откидываться на шарнирах, освобождая проход в заднюю часть кузова к сиденью на 3-х человек и откидным столикам. В задней части машины имелся багажник. Под правым передним сиденьем имелось место для инструментального ящика. Фаэтон при 50-сильном двигателе развивал на полугусеничном ходу скорость 48 км/ч, а со снятыми гусеницами, когда он превращался в трехосный легкий вездеход с колесной формулой 6Х 4,- 60 км/ч.

Грузопассажирский пикап получил кабину, переделанную из кузова обычной эмки, и специальной конструкции грузовую платформу, в которой можно было перевозить и грузы, и пассажиров в количестве 6 человек, для чего имелись съемные сиденья с узкой спинкой.
Автомобиль предполагалось использовать как в собственно гусеничном – зимнем варианте, так и в летнем – колесном. Гусеницы с лыжами снимались, катки движителя заменялись обычными колесами М1, и автомобиль превращался в трехосный. Такая конструкция расширяла сферу применения машин ВМ. И все же, несмотря на умеренный габарит (длина – 5020 мм; ширина – 2254 мм; высота- 1820 мм), автомобиль ВМ грузоподъемностью 500 кг получился довольно тяжелым- 2460 кг. В результате он расходовал при езде на гусеницах 41л бензина на 100км, а на колесах – 32л. Удельное давление на грунт, благодаря сравнительно малой опорной поверхности гусениц, превышало 0,3 кгс/см».

Госиспытания НАТИ-ВМ проходили в два этапа: первый – с декабря 1937 года по март 1938 года и второй – с апреля по июль 1938 года. По итогам испытаний был высказан ряд существенных замечаний, однако, с появлением полноприводного ГАЗ-61 дальнейшая доводка ВМ стала нецелесообразнозной, и все работы по этому автомобилю были остановлены.

Год постройки – 1938;
число мест – 5 (2);
грузоподъемность – 0 (500) кг;
двигатель: тип – четырехтактный, карбюраторный, число цилиндров – 4, рабочий объем – 3285 см , степень сжатия – 4,6, мощность – 50 л. с. /37 кВт при 2800 об/мин;
число передач – 3X2; главная передача – цепная;
размер шин – 7,00-16 дюймов;
длина – 5060 (5020) мм; ширина – 2310 (2254) мм; высота – 1870 (1820) мм;
база: передней и средней пар колес – 2185 мм, задней тележки – 1120 мм;
масса в снаряженном состоянии – 2440 (2460) кг;
наибольшая скорость: на колесах – 60 км/ч, на гусеницах – 48 км/ч.

Победа-НАМИ – Победа с кузовом седан!

Победа-НАМИ (1948) – прототип, изготовленный на базе ГАЗ-20, под руководством дизайнеров из НАМИ Ю.Долматовского и Л.Терентьева. Эта разработка, заключающаяся в модернизации двухобъемного кузова «Победы» в классический трехобъемный седан с выступающим багажником, была призвана устранить ряд «врожденных» недостатков фастбэка: неиспользованное большое пространство в задней части и ограниченный обзор через заднее окно.



Машина сохранила большую часть технических решений и кузовных элементов серийного образца. Но салон стал роскошнее и удобнее, получил раздельные передние кресла. Они были компактнее дивана победы, оснащены тонкими спинками без витых пружин и сиденьями «ковшового» типа. В результате высвободилось дополнительное пространство для ног задних пассажиров и появилась возможность немного продвинуть вперед заднее сиденье и переднюю стенку багажника, увеличив объем последнего.
Победа-Нами в кузове седан

Ступенчатая задняя часть машины, почти вдвое увеличенное заднее стекло резко изменили внешний облик «Победы». А передняя часть была заново переконструирована по эскизам художника В.А. Армянова. Считается, что он ввел в оформление передка «мотив головы и рогов оленя». Олень – древний символ Нижнего Новгорода тогда стал еще и эмблемой ГАЗа. Сложно сказать, насколько такие «мотивы» были читаемы и вообще оправданы для Победы. Во всяком случае, на серийной модели эти нововведения внедрены не были – изменения в конструкции несущего кузова выходили слишком «многодельными». А главное – Победа потеряла свой узнаваемый облик, неповторимый силуэт. И от идеи новой Победы отказались.


<
Кроме газовских инженеров, созданием седана заинтересовались и польские конструкторы, так появилась «Warszawa». Судя по фотографиям, они несколько различались в экстерьере. К сожалению, ни один из отечественных экземпляров не сохранился до наших дней.

НАМИ-0290 – гоночный "апельсин" на базе Таврии

НАМИ-0290 «Апельсин-1″- спортпрототип построенный специалистами НАМИ в свободное от работы время в 1988-м году. За основу автомобиля был взят кузов «Таврии», у которого отрезали передок и заднюю часть салона. Оставшееся поставили на пространственную трубчатую раму с обязательным полунесущим каркасом безопасности. Позади передних сидений разместился турбированный двигатель ВАЗ-2106 объемом 1568 см. куб., мощностью 180 л.с., передающий усилие на полноприводную трансмиссию. «Ампутированный» задок был использован в качестве основы для изготовления пластмассового интегрального капота, а передняя часть – оригинальная, «вылепленная» в матрице, снятой с полноразмерного макета.



Передняя и задняя подвески автомобиля – независимые, с регулируемыми углами наклона стоек. Их верхние опоры крепятся через специальную план-шайбу, что дает возможность подбирать оптимальные сочетания углов установки колес, типов и моделей шин. На завершающем этапе спорткар был покрашен в оранжевый цвет, что и определило его название – «Апельсин».

Официальный дебют «Апельсина» состоялся в 1989 году на слете-конкурсе самодеятельного автостроения в Набережных Челнах, где машина завоевала один из высших призов. После этого НАМИ-0290 получил спортивное крещение. На международном автокроссе на приз имени академика Е. А. Чудакова (того самого – руководителя ВАММ РККА), проходившем близ деревни Юрьево (Московская обл.), маленький «Апельсин» постоянно входил в число лидиров в группе А-5 и преодолевал грязь и ухабы трассы на равных с неубиваемыми «штурмовиками бездорожья» – УАЗами. После его неоднократно показывали в телепередачах и киножурналах, фотографии спортпрототипа обошли мировую автомобильную прессу, ему сулили прекрасное спортивное будущее на коротких кроссовых трассах и на марафонских дистанциях труднейших ралли-рейдов. Но в большой автоспорт «Апельсин» так и не попал.

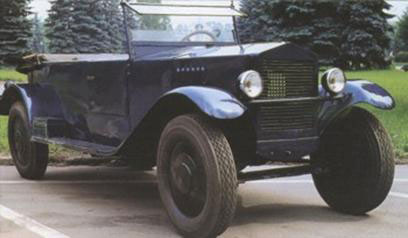

НАМИ-1 – первый малолитражный автомобиль, разработанный в СССР!

Первая советская малолитражка НАМИ-1 выпускалась по проекту Научного автомоторного института (НАТИ, затем НАМИ) московским заводом «Спартак» (бывшая экипажно-автомобильная фабрика П.Ильина). НАМИ-1 отличался оригинальной конструкцией рамы хребтового типа в виде трубы диаметром 135 мм, независимой подвеской задних колёс, вынесенными к главной передаче тормозами.



Первые автомобили выпускались без электрического стартёра и спидометра, оснащались менее мощным двигателем, в отличие от автомобилей второй серии выпускавшихся с 1929 года. За четыре года «Спартак» выпустил 403 автомобиля НАМИ-1, из них сохранилось не более пяти.



Год выпуска: 1927-1930
Число мест: 4
Двигатель: число и рабочий объем цилиндров — 2 и 1163 смЗ; расположение клапанов — верхнее; степень сжатия — 4,5; мощность — 22 л. с. при 2800 об/мин
Число передач: 3
Подвеска колес: зависимая рессорная спереди и независимая рессорная сзади; размер шин — 700X130 мм
Габариты: длина — 3700 мм; ширина — 1300 мм; высота — 1320 мм; база- — 2800 мм снаряженный вес — 700 кг
Максимальная скорость — 75 км/час
Эксплуатационный расход топлива — 9 л/100 км.

СМЗ-НАМИ-086 – оригинальное авто для людей с ограниченными способностями

СМЗ-НАМИ-086 «Спутник» – мотоколяска для людей с ограниченными возможностями, оснащенная двигателем воздушного охлаждения («половинка»от мотора ЗАЗ-965), независимой торсионной подвеской, электромагнитным сцеплением, автономной системой отопления. Машина разрабатывалась Серпуховским мотоциклетным заводом совместно с НАМИ во второй половине 50-х годов.
СМЗ-НАМИ Спутник



Автомобиль серьёзно отличался от аналогов в первую очередь дизайном кузова: свежие для своего времени формы, хорошие пропорции (дизайнеры Э.Молчанов и В.Ростков). К сожалению, СМЗ-086 так и остался опытным образцом.

Год выпуска – 1962г.
Число мест – 2 взрослых и 2 детских
Габариты «Спутника»: длина – 3100 мм, ширина – 1400 мм, высота – 1260 мм; база-2100 мм.
Масса автомобиля в снаряженном состоянии – 520 кг.
Наибольшая скорость – 75 км/ч.



Источник: http://sovcarhistory.ru/2009/10/31/%D1%81%D0%BC%D0%B7-%D0%BD%D0%B0%D0%BC%D0%B8-086-%D0%BE%D1%80%D0%B3%D0%B8%D0%BD%D0%B0%
