ВНИИТЭ Макси – изготовленный в 1967-м году на базе агрегатов «Запорожца», экспериментальный образец малогабаритного городского легкового автомобиля.

Автомобиль был тех же размеров, что и оригинальный ЗАЗ-965, однако объем салона у «Макси» больше. Для более удобной посадки применялись поворачивающиеся передние сиденья, боковые двери сдвигались в сторону на роликовых опорах. Силовой агрегат располоагался в задней части кузова, багажный отсек располагался позади задних сидений, подвеска всех колёс была независимой. Задняя стойка кузова, которая выполняла роль дуги безопасности, обьединялась с воздуховодами системы охлаждения двигателя, воздухозаборники которой размещались на крыше. Оригинальный для того времени дизайн экстерьера городского авто был разработан В.Арямовым и Э.Молчановым.

Год постройки – 1967
Количество мест – 4
Двигатель – 4 цил., 0,887 л., 30 л.с., кол-во передач – 4
Габариты – 3330/1510/1320 мм
Масса – 650 кг
Максимальная скорость – 120 км/ч

ЗИУ-6 – опытный автобус с двумя двигателями!

Главная техническая особенность, делавшая конструкцию этого автобуса чрезвычайно прогрессивной и современной не только в те времена, но и сегодня, – расположение силового в базе, под полом пассажирского салона. Именно такое расположение двигателя значительно увеличило вместимость машины.

Понятно, что для 18-тонной машины мог быть использован единственный, во второй половине пятидесятых годов, мощный двигатель – ЯАЗ-206Д (мощность – 180 л.с., крутящий момент – 780 H*м). Но этому мешало то, что этот дизель по своим габаритам никак не мог разместиться в пространстве между полом салона и днищем автобуса и к тому же имел очень высокую шумность. Поэтому конструкторам завода имени Урицкого пришлось иметь дело с двигателем ЗИЛ-158, мощностью 109 л.с. Он был рассчитан для использования на грузовике полной массой 7-8 т и никак не смог бы в одиночку полноценно работать на автобусе тяжелее почти в 2,5 раза. Поэтому конструкторам пришлось объединить в силовом агрегате сразу два двигателя ЗИЛ-l58, установив их друг за другом и соединив, для синхронизации работы, гидромуфтой заимствованной у легкового автомобиля ГАЗ-12. Чтобы двигатели вписались в габариты моторного отсека, с помощью специалистов НАМИ была до возможного минимума уменьшена их высота, и кроме этого, они были установлены с наклоном 60° к вертикали. Суммарная мощность двух силовых агрегатов в этом случае составила 210 л. с. Коробка передач была пятискоростной и имела дистанционное электропневматическое управление. В результате высота пола пассажирского салона получилась всего 800 мм, тогда как, к примеру, этот параметр у автобусов Икарус-280 и ЯАЗ-5267 (Яхромского автобусного завода), у которых силовой агрегат также расположен в базе, составляет 920 мм.

И все же принятые меры не решили проблему. Двигатели ЗИЛ-l58 не могли обеспечить автобусу необходимых технических характеристик и, кроме того, вероятность поломки при совместной работе двух двигателей, к тому же объединенных таким сложным агрегатом, как гидромуфта, была значительно больше, чем у одного двигателя. Попытка оборудовать автобус горизонтальным двигателем, разработанным в НАМИ, закончилась безуспешно: он так и не был освоен в производстве Ярославским заводом. Так что ЗИУ-6, опередивший свое время, так и остался опытным образцом.

КМЗ КИЕВ – опытный мини-грузовик

КМЗ «КИЕВ» – легкий, маневренный грузовик для доставки малых партий грузов, разработанный в период с 1959 по 1962 год конструкторами Киевского мотоциклетного завода. Первый вариант (КМЗ-1) оснащался двигателем от мотоцикла К-750, который располагался под кузовом. В блоке с силовым агрегатом работала 4-ступенчатая мотоциклетная коробка, но т.к. она не имела заднего хода, на заднем мосту, для этой цели была установлена еще одна дополнительная КПП. Небольшие колеса – 5.00-10 от инвалидной мотоколяски, рулевое управление и тормоза от «Москвича-402».  Кабина с коротким капотом и гнутым ветровым стеклом выглядела вполне современно.

Опытные образцы фургона (КМЗ-4) и машины с бортовой платформой (КМЗ-3) также оснащались двигателем с воздушным охлаждением от серийного мотоцикла К-750. Автомобиль был оснащён рамой лонжеронного типа, грузовой платформой с пластмассовыми бортами, независимой подвеской передних колёс. Рулевое управление, гидравлические тормоза и колёса были позаимствованы у Запорожца.
Цельнометаллическая кабина была смещена вперёд благодаря небольшим размерам двигателя, который был расположен перед управляемыми колёсами. Такая компоновка позволила равномерно распределить нагрузку на оси и использовать задние односкатные колёса, кроме того дизайнеры получили большую свободу при создании экстерьера машины. Грузовик получился очень компактным и выглядел оригинально.



В 1962 году был изготовлен т.н. «армейский» вариант грузовика – КМЗ-5, он отличался усиленной рамой, торсионной подвеской задних колес и упрощенной, стальной кабиной – с вырезами вместо дверей и брезентовым тентом. В серию «Киев» так и не пошел, т.к. киевский завод не имел возможностей для выпуска автомобилей.

Год изготовления – 1960
Грузоподъемность – 600 кг
Двигатель – 2 цил., 746 куб.см., 26 л.с.
Число передач – 4
Масса – 550 кг
Максимальная скорость – 60-80 км/ч

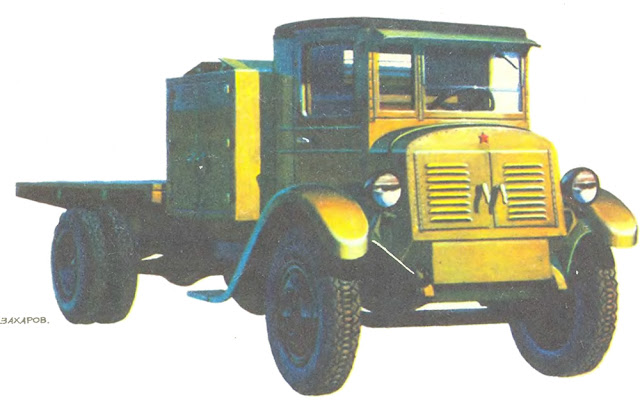

ЛЭТ – мусоровоз на электрической тяге!

ЛЭТ – это аккумуляторный мусоровоз на переделанном шасси ЗИС-5,  созданный лабораторией электрической тяги (ЛЭТ) Московского энергетического института. Позади кабины на грузовой платформе размещались в деревянных ящиках 40 аккумуляторов суммарной емкостью 168 А-ч и общей массой 1400 кг. Они питали энергией размещенный под кабиной водителя электродвигатель с последовательным возбуждением. Он развивал мощность 13 кВт при 930 об/мин. Для регулирования скорости движения служил управляемый педалью контроллер, который обеспечивал семь режимов.





В снаряженном состоянии электромобиль ЛЭТ, построенный в 1935 г., имел массу около 4200 кг. Мог перевозить два контейнера с мусором массой 1800 кг. Наибольшая скорость машины – 24 км/ч, запас хода – 40 км.
Конструкция этого единственного опытного образца, к сожалению, являлась довольно примитивной, а для компенсации очень большой массы батарей создатели не предприняли никаких инженерных мер.

МАБ МКИМ – необычный продуктовый грузовик!

ЗИС МАБ МКИМ – экспериментальный вариант автомобиля, предназначенного для транспортировки мясных изделий, сконструированный специалистами мастерских автобазы московского Мясокомбината им.Микояна. Изотермический фургон  устанавливался на ходовую часть автобуса ЗИС-8, обтекаемый кузов популярного в то время дизайна, собирался из деревянного каркаса и металлической обшивки. В пять отсеков фургона 64 выдвижных лотка с продукцией.

Автомобиль ЗИС-МАБ-МКИМ выглядел на фоне других, использовавшихся на заводе машин, довольно привлекательно, однако обладал рядом существенных недостатков. Самым большим минусом конструкции был собственный вес фургона – почти пять тонн (в качестве охладителя использовалась смесь из соли и льда), который намного превышал полезную нагрузку – 1800 кг, что было экономически невыгодно. Однако сам А. Микоян после осмотра новинки одобрил конструкцию и выдал поручение комбинату изготовить 12 таких машин.
После нескольких экспериментов и прототипов мясокомбината, института ВНИХИ и других мастерских, производство изотермических фургонов было поручено кузовному заводу Наркомвнуторга в Москве и заводу «Фригатор» в Одессе.
Год постройки — 1935; грузоподъемность — 1800 кг;
число мест — 2;
двигатель: тип — четырехтактный, карбюраторный, число цилиндров — 6, рабочий объем — 5555 см, мощность 73 л. с/54 кВт при 2300 об/мин;
число передач — 4;
главная передача — конические и цилиндрические шестерни;
размер шин — 34X7 дюймов;
длина — около 7000 мм;
ширина — 2300 мм;
высота — 2400 мм;
база — 4420 мм;
колея колес: передних — 1525 мм, задних — 1675 мм;
масса в снаряженном состоянии — около 4700 кг;
наибольшая скорость — 60 км/ч.

МВТУ – первый советский пластмассовый автомобиль!

МВТУ (1958) – первый советский опытный автомобиль с пластмассовым кузовом, построенный лабораторией кафедры «Колёсные машины» МВТУ им.Баумана.

Двигатель и задняя подвеска позаимствована у мотоколяски СЗЛ, независимая подвеска передних колёс и реечное рулевое управление – собственной конструкции. Двигатель располагался сзади. Кузов с поднимающимися наверх дверями был изготовлен из стеклоткани пропитанной клеем БФ-2, масса кузова – 47кг.
Долгое время машина экспонировалась на ВДНХ, сейчас хранится в Политехническом музее.



Год постройки – 1958
Число мест -2
Двигатель – двухтактный, карбюраторный; 1 цилиндр, объем – 0.346л; мощность – 7.5 л.с.
Число передач – 4
Главная передача – цепная
Размер шин – 4.5/9 дюймов
Габариты – 3100/1320/1350 мм
Максимальная скорость – 55км/ч
Масса – 400кг
